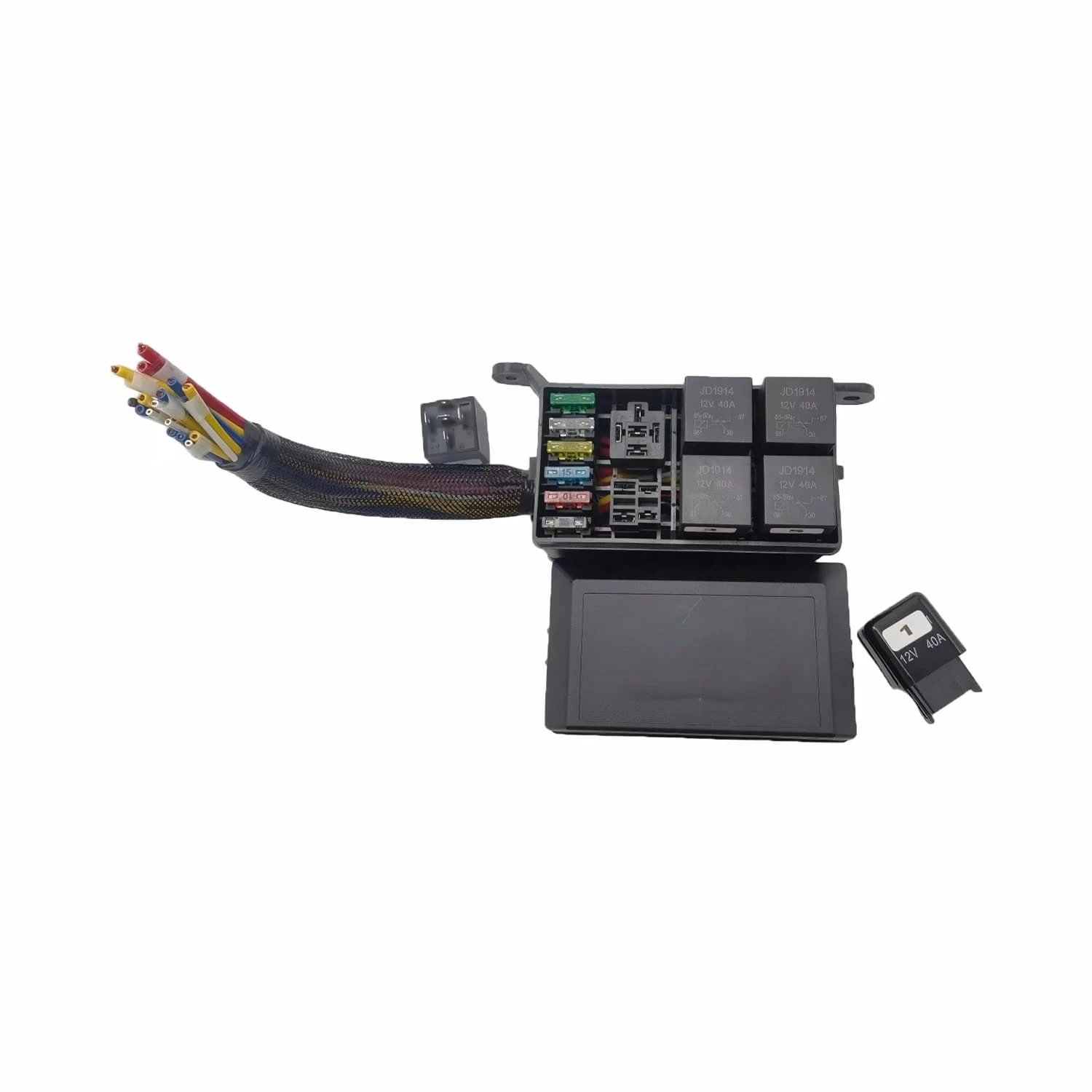

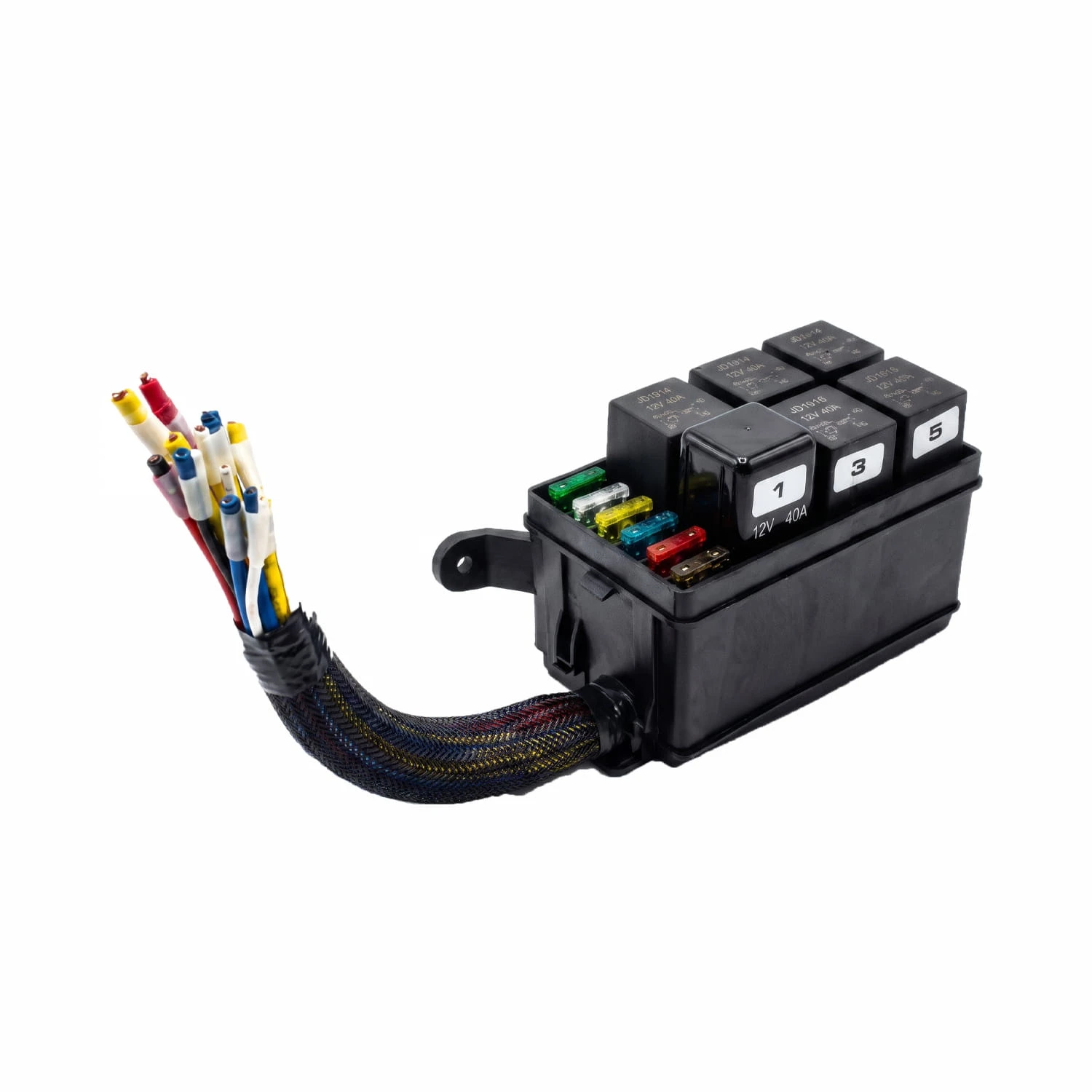

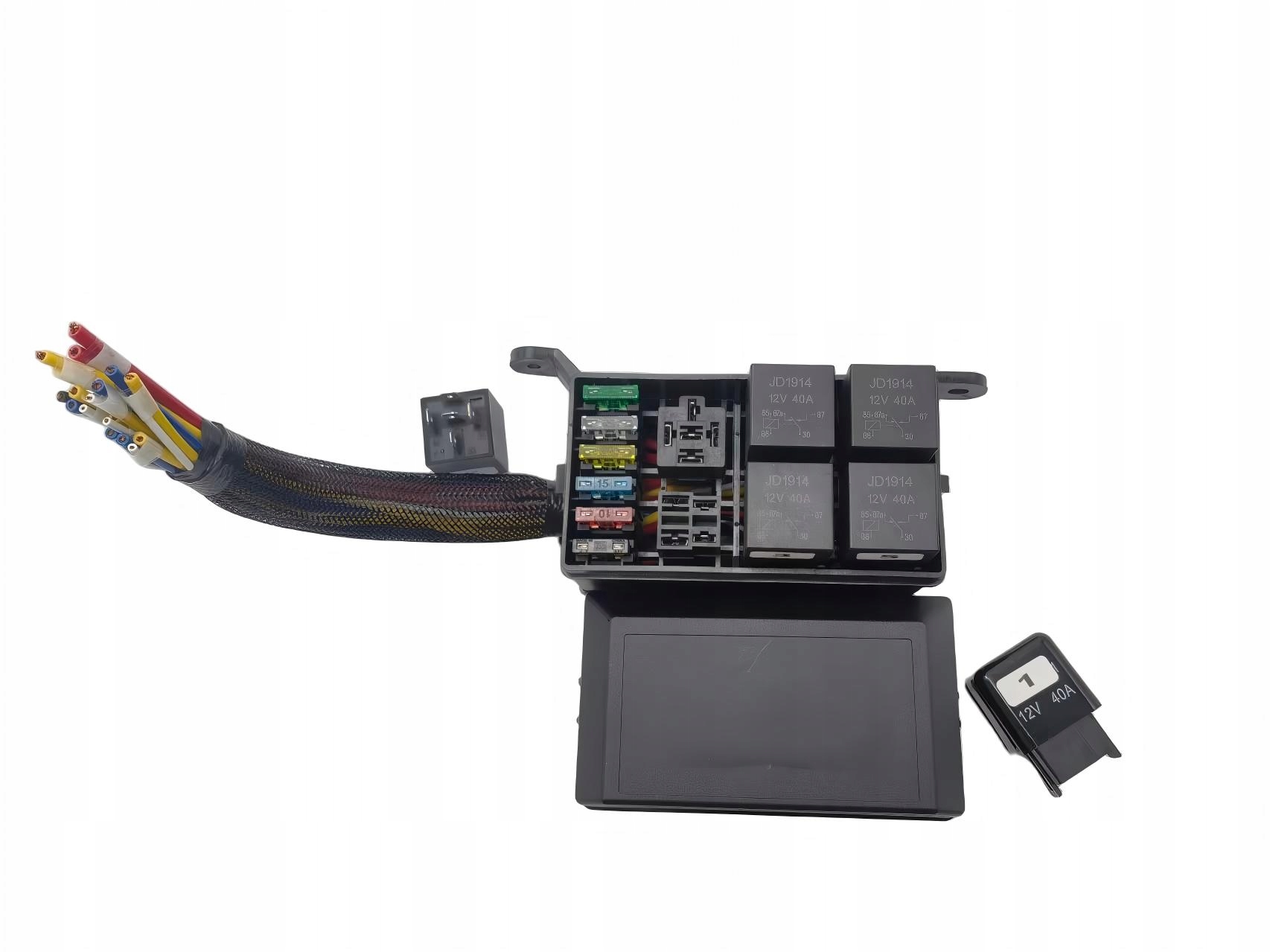

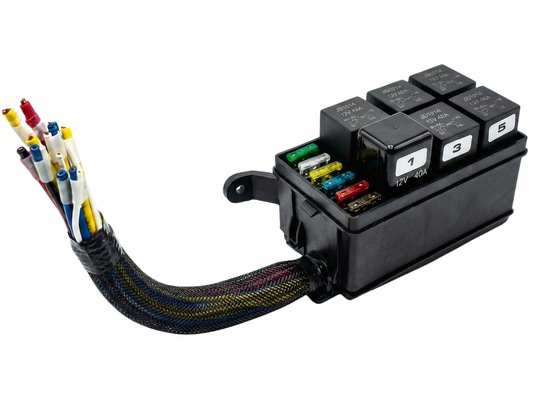

Skrzynka PRZEKAŹNIKÓW BEZPIECZNIKÓW 6+6 RELAY BOX Sparky SOLIDNA KABLE 12V

➡️Zapanuj nad chaosem w kablach – Twoje centrum dowodzenia 12V!

Masz dość plątaniny przewodów ("pająków") pod maską swojego pojazdu? Nasza hermetyczna skrzynka przekaźników to gotowe rozwiązanie, które zamieni amatorską instalację w profesjonalny system sterowania.

✅Bezpieczeństwo przede wszystkim: Zapomnij o ryzyku zwarcia. Każde urządzenie ma swój dedykowany bezpiecznik i przekaźnik. Dzięki temu chronisz drogą elektronikę i instalację pojazdu przed przegrzaniem.

✅Dwie niezależne sekcje zasilania: Skrzynka pozwala rozdzielić obciążenie na dwa główne przewody. Możesz też podłączyć jedną część pod stały prąd, a drugą pod zapłon – zyskujesz pełną kontrolę nad tym, co ma działać po wyjęciu kluczyka ze stacyjki.

✅Ekstremalna odporność (ABS Hermetic): Nieważne, czy brodzisz w błocie, walczysz z pyłem na pustyni, czy płyniesz łodzią. Uszczelniona obudowa z ABS chroni serce Twojej elektryki przed korozją i awariami w najtrudniejszych warunkach.

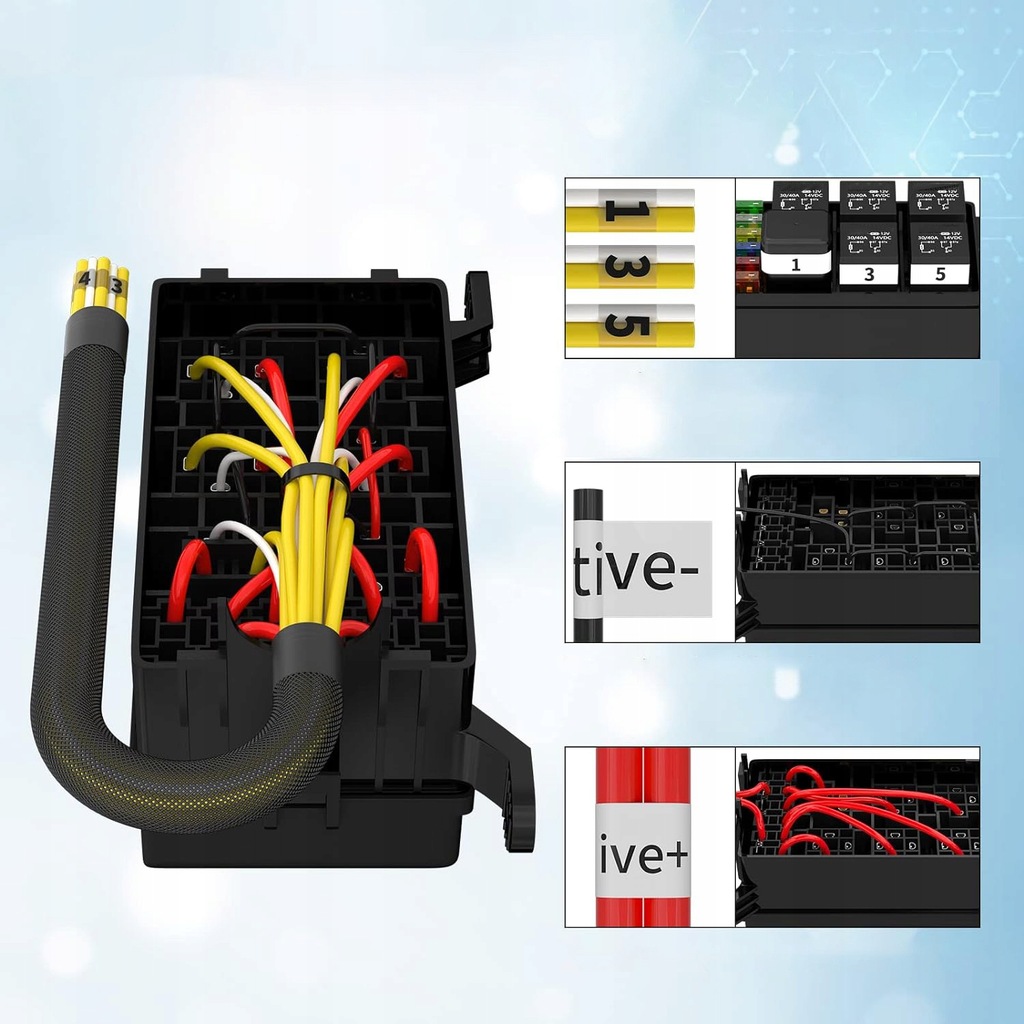

✅Błyskawiczny montaż "Plug & Play": Skrzynka przyjeżdża do Ciebie wstępnie okablowana i opisana. Nie musisz być inżynierem – wystarczy podłączyć zasilanie i wyprowadzić kable do przełączników oraz odbiorników. Oszczędzasz godziny żmudnego lutowania.

✅Uniwersalność: Obsłużysz nią wszystko: od dodatkowych świateł LED i wyciągarek, przez lodówki turystyczne, aż po kompresory i nagłośnienie.

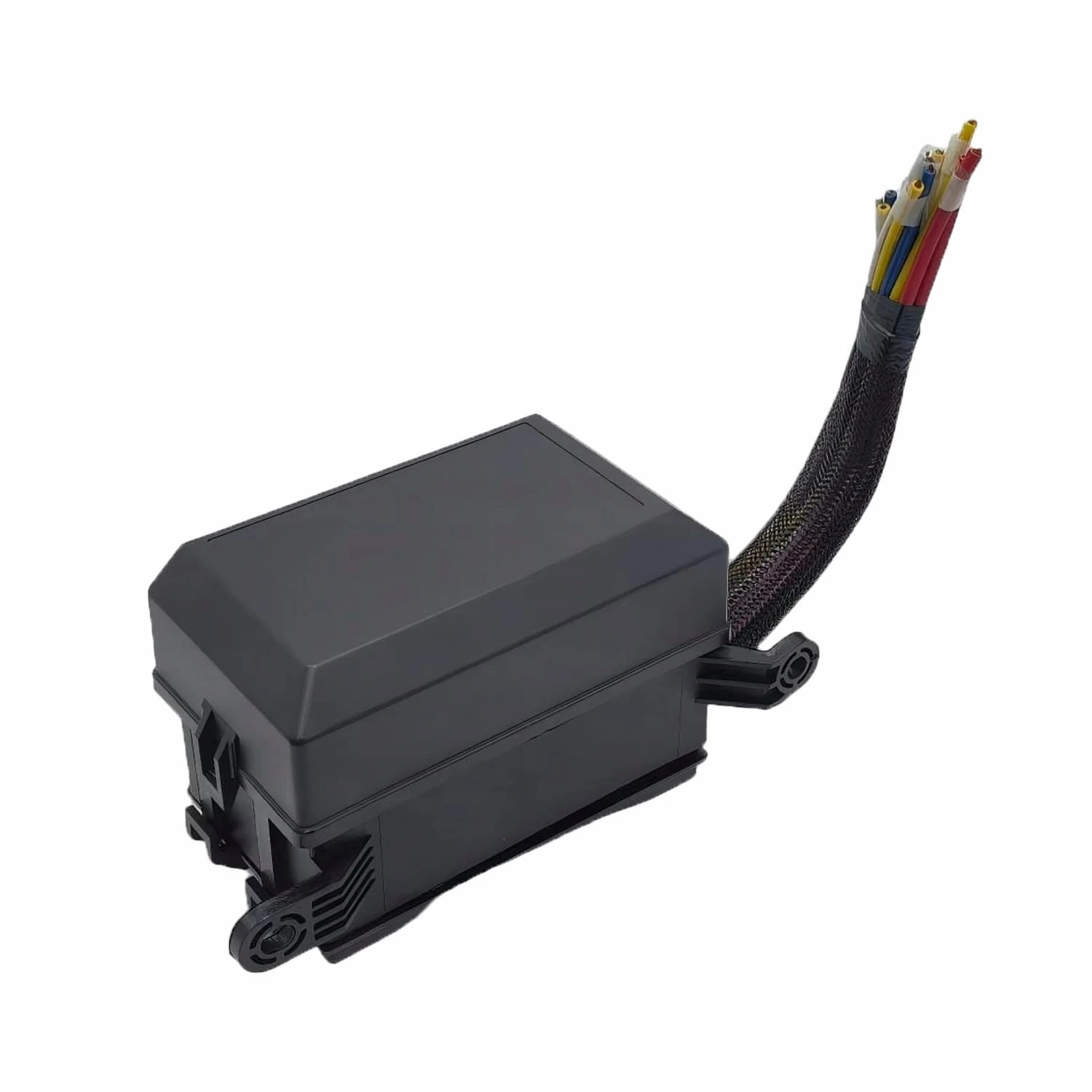

Kompletny, wstępnie okablowany moduł rozdziału napięcia 12V zamknięty w hermetycznej obudowie. System integruje zabezpieczenie nadprądowe z układem sterowania przekaźnikowego.

Dane techniczne:

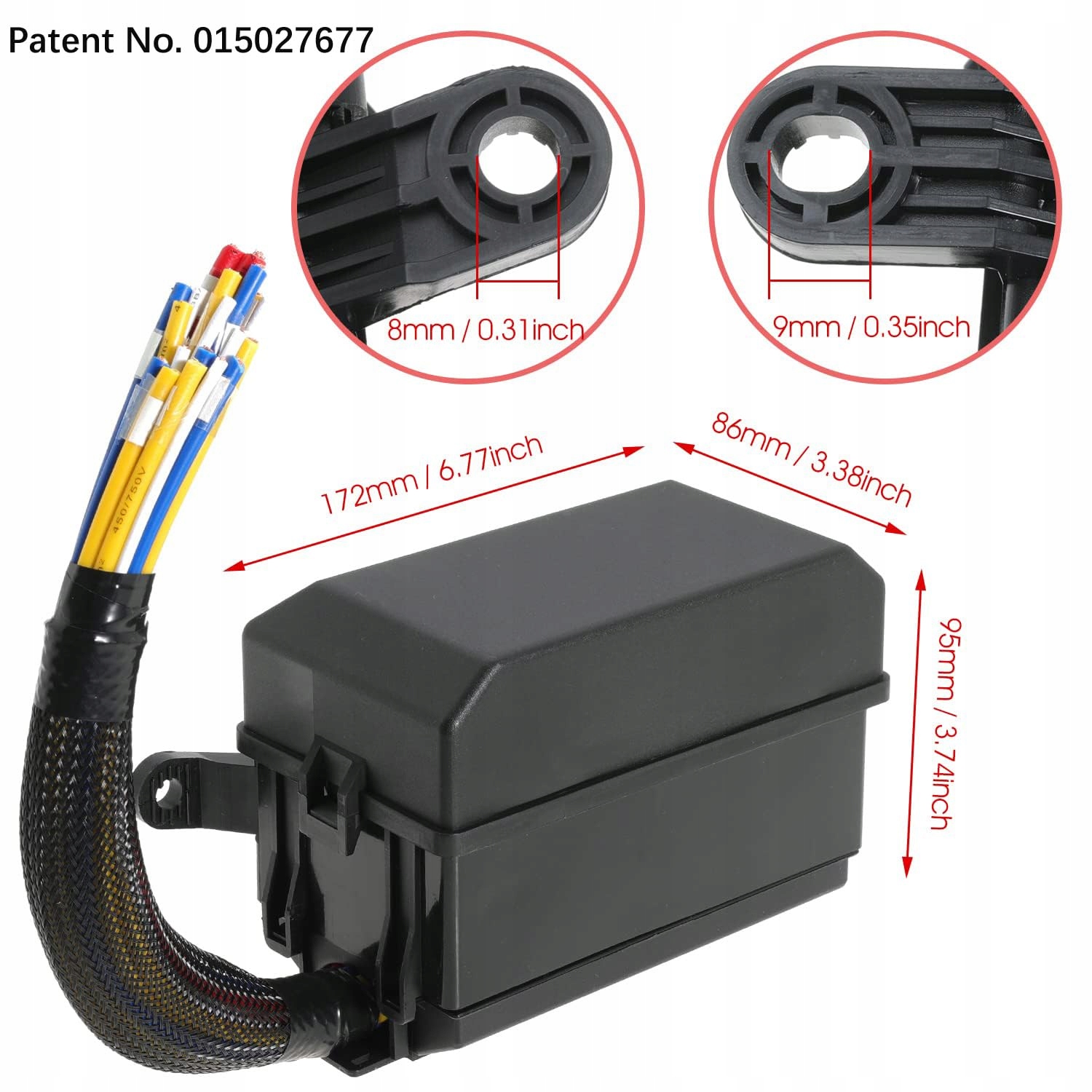

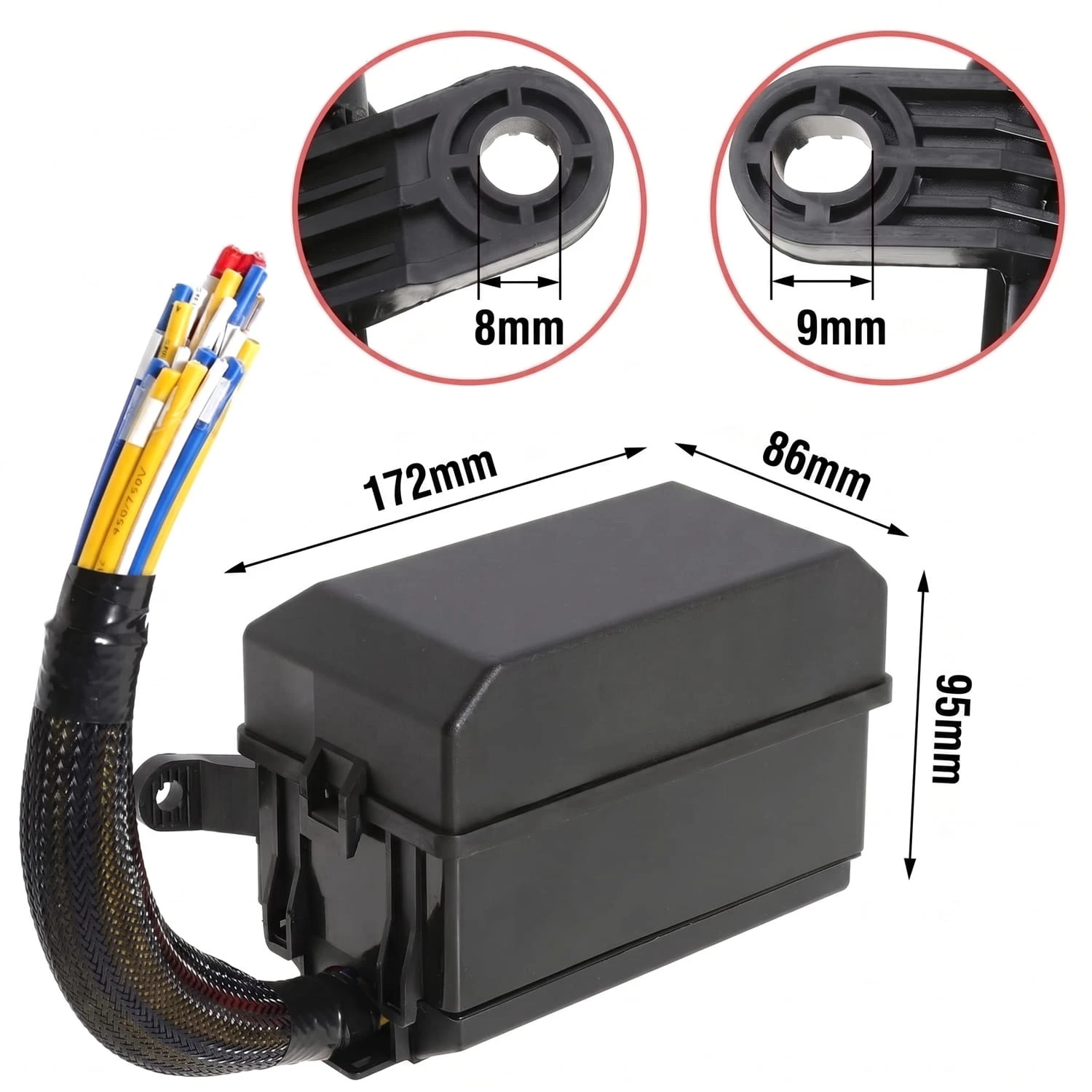

• Obudowa: Wysokoudarowy ABS, klasa szczelności IP66 (odporność na pył i strugi wody).

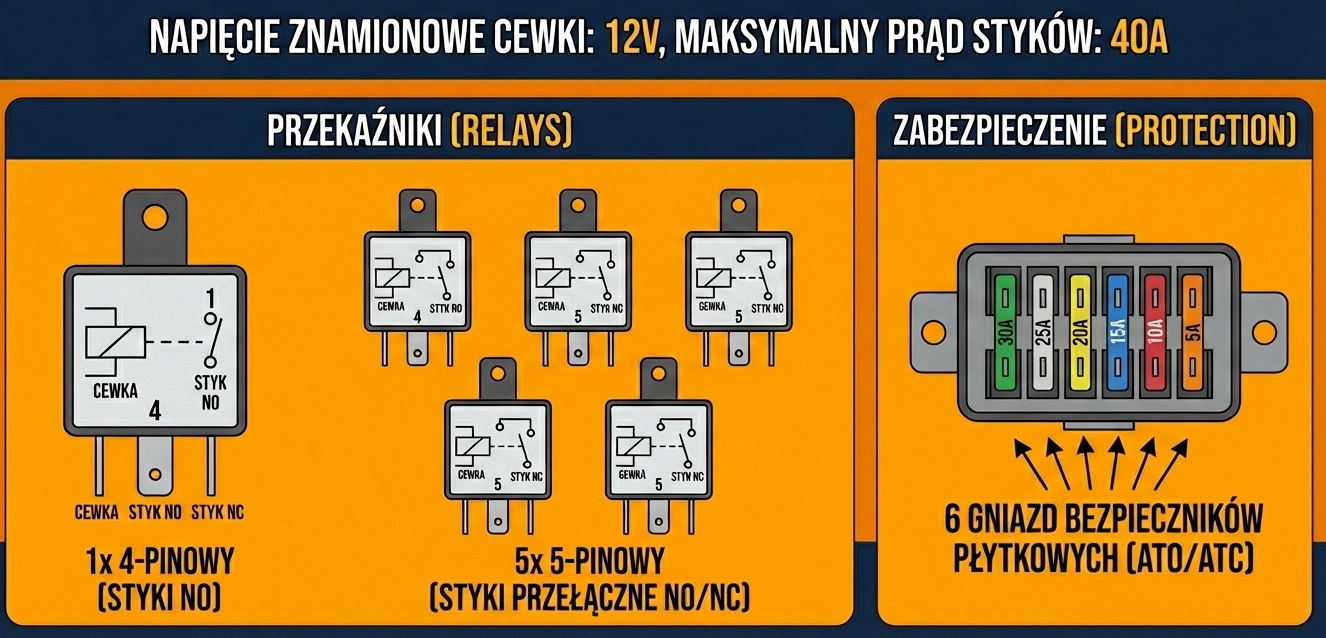

• Konfiguracja przekaźników: * 1x 4-pin (styki zwierne NO)

  5x 5-pin (styki przełączne NO/NC)

  Prąd znamionowy cewek: 12V, prąd maksymalny styków: 40A.

• Zabezpieczenie: 6 gniazd bezpieczników płaskich (ATO/ATC).
• Struktura zasilania: System dwusekcyjny (2x Independent Power Input). Każdy z dwóch głównych kabli zasila grupę 3 bezpieczników/przekaźników.
• Wiązka wyjściowa: * Żółty: Wyjście prądowe na odbiornik (styk 87).

  Biały: Sterowanie (wzbudzenie cewki – styk 86).

  Niebieski: Wyjście pomocnicze (styk 87a – tylko w sekcjach 5-pin).

  Czarny: Wspólna masa (Ground) dla wszystkich cewek.

Zestawienie bezpieczników w komplecie:

• 1, Zielony, 30A, Wysokoprądowe
• 2, Przezroczysty, 25A, Oświetlenie główne
• 3, Żółty, 20A,
• 4, Niebieski, 15A,
• 5, Czerwony, 10A,
• 6, Pomarańczowy, 5A,

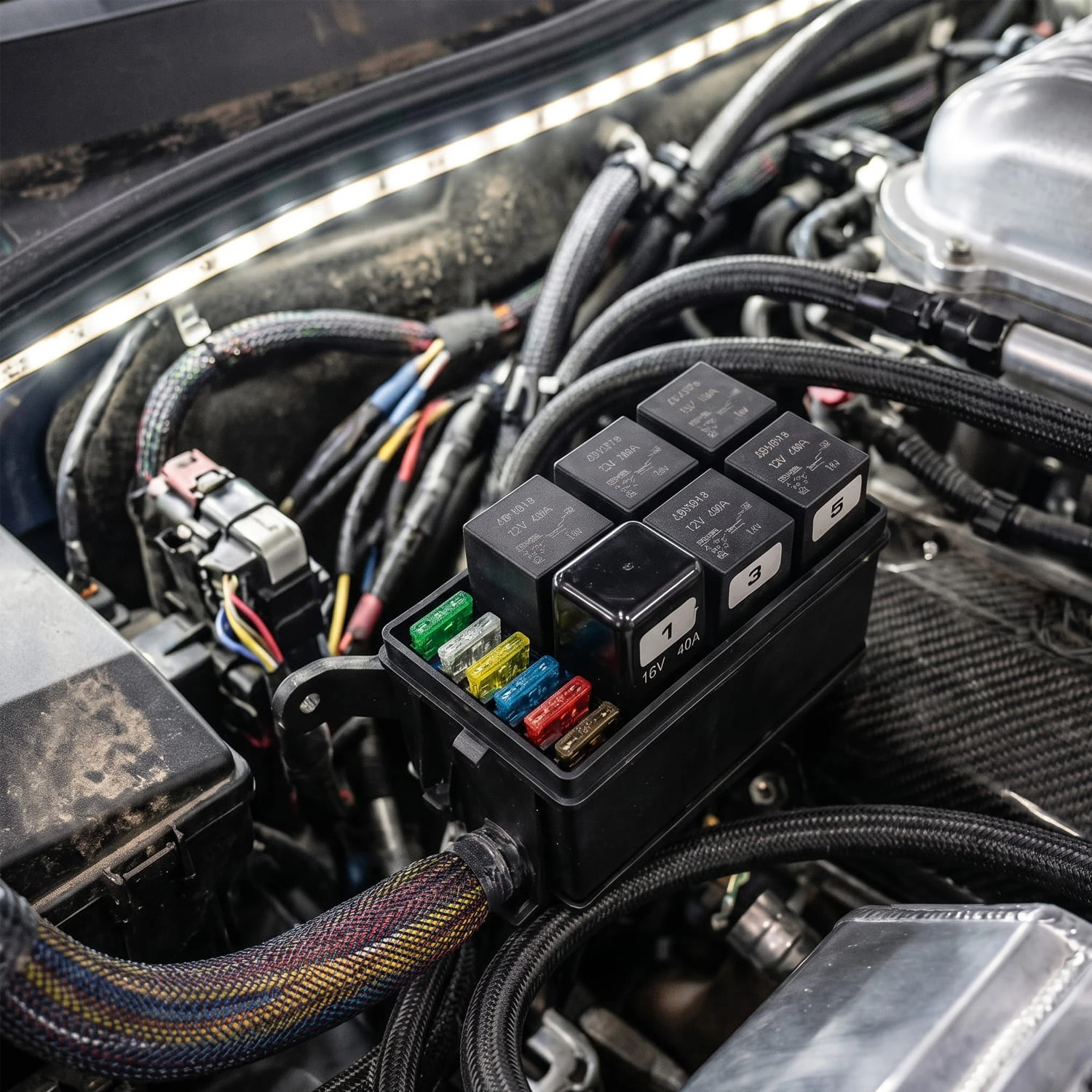

LEGENDA SKRZYNKI STEROWNICZEJ

SEKCJA I (Zasilanie główne 1)

• [1] Bezpiecznik 30A (Zielony) – Przekaźnik 4-pin (np. Kompresor / Wentylator)
• [2] Bezpiecznik 25A (Biały) – Przekaźnik 5-pin (np. Główny Lightbar)
• [3] Bezpiecznik 20A (Żółty) – Przekaźnik 5-pin (np. Halogeny robocze)

SEKCJA II (Zasilanie główne 2)

• [4] Bezpiecznik 15A (Niebieski) – Przekaźnik 5-pin (np. Lodówka / Pompa)
• [5] Bezpiecznik 10A (Czerwony) – Przekaźnik 5-pin (np. Oświetlenie boczne)
• [6] Bezpiecznik 5A (Pomarańczowy) – Przekaźnik 5-pin (np. Ładowarki / CB Radio)

SCHEMAT PRZEWODÓW:

• ŻÓŁTY: Wyjście mocy na urządzenie (+12V)
• BIAŁY: Sygnał sterujący z włącznika (+12V)
• NIEBIESKI: Wyjście spoczynkowe (NC – rzadko używane)
• CZARNY: Masa wspólna dla sterowania (GND)
• Czerwony: Zasilanie
